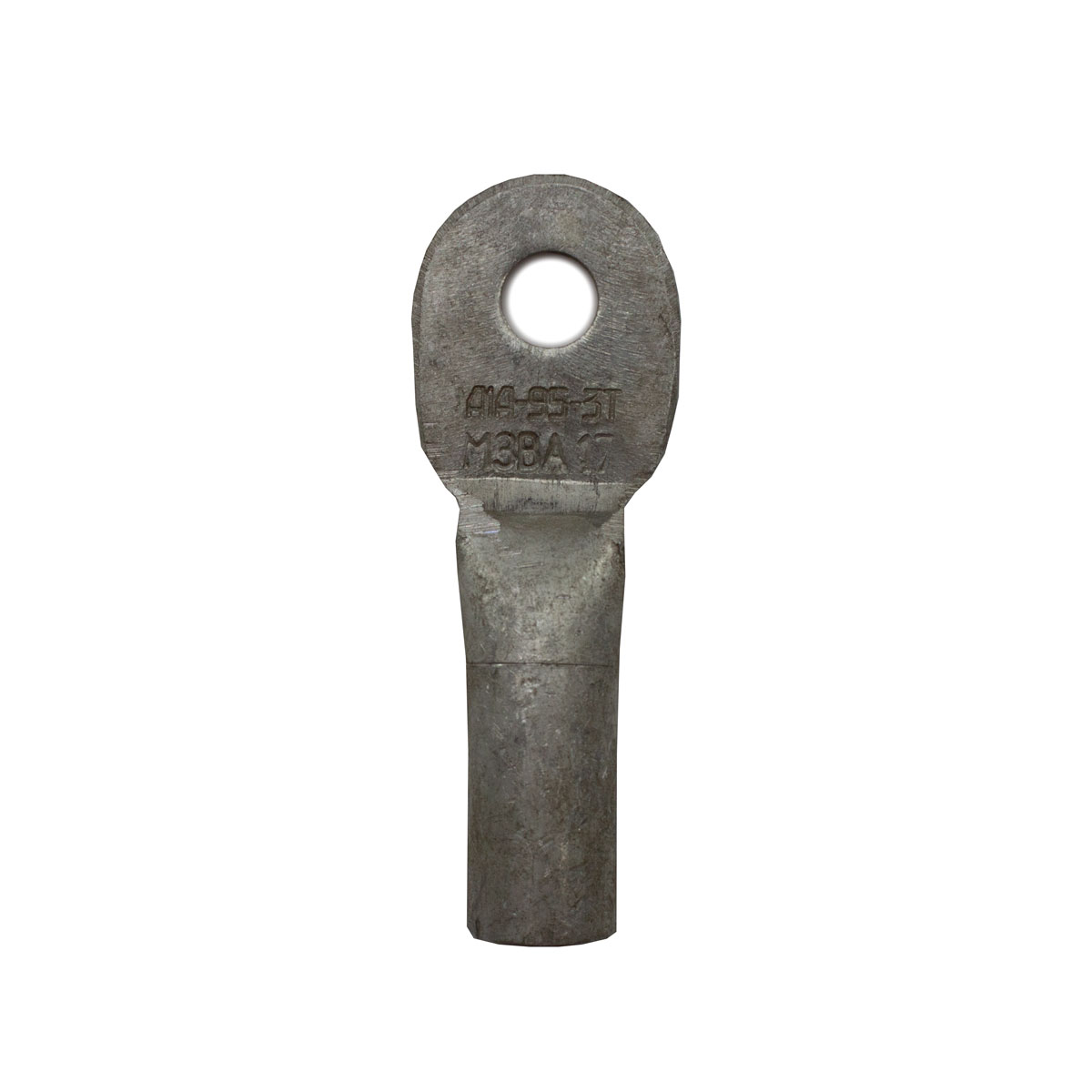

Зажим аппаратный А1А-95-3

ЗАЖИМ АППАРАТНЫЙ ПРЕССУЕМЫЙ А1А-95-3Т Аппаратный зажим А1А-70 предназначен для присоединения алюминиевых и сталеалюминиевых проводов сечением 70 кв. мм. к медным выводам аппаратов, а также для соединения между собой проводов в петлях распределительных устройств. МАРКООБРАЗОВАНИЕ А — аппаратный; 1 — одно отверстие а контактной лапке; А — для алюминиевых и сталеалюминиевых проводов; 95 — сечение провода, для которого предназначен зажим в квадратных миллиметрах; Г, Т — метод нанесения медного покрытия на контактную поверхность (гальванический или термодинамический) 3, 7 — порядковый номер модификации зажима. В настоящее время выпускаются следующие типы аппаратных зажимов А1А-95, которые отличаются различными способами нанесения медного покрытия на контактную поверхность: зажим А1А-95-1А, А1А-95-7 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением. зажим А1А-95Г-1, А1А-95-1Г с медным покрытием, нанесенным гальваническим способом. В отдельных случаях изготавливаются зажимы с луженым покрытием контактной поверхности (сплав олова и цинка). зажим А1А-95-3Т, А1А-95Т с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет. зажим А1А-95-0 неплакируемый, т.е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов. ХАРАКТЕРИСТИКИ А1А-95-3Т МАРКА ЗАЖИМА РАЗМЕРЫ, ММ. МАРКА ПРОВОДА ПО ГОСТ 839-80 МАТРИЦА ОПРЕССОВАНИЯ МАССА, КГ. L L1 S А1А-95Т, А1А-95-3Т 109 40 7 А95, АС95/16 МШ-18,2 0,057
